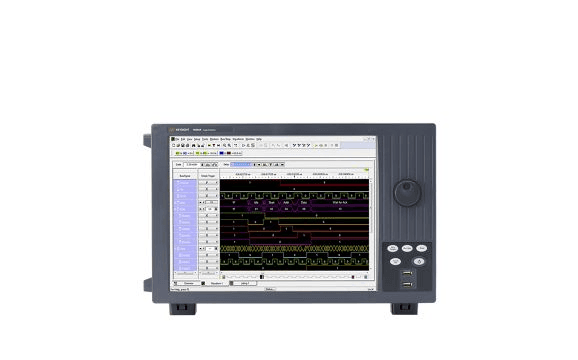

Keysight Logic Analyzer Debuger
Keysight
available

Keysight Logic Analyzer Debuger

Contact for Details

Logic analyzer configuration

  1. 68 channels, 350 MHz state, 12.5 GHz timing zoom, 2.5 GHz timing, 2 Mb depth standard
  2. 15-inch (38.1 cm) color, touch-screen display for viewing and quickly navigating large numbers of signals and buses
  3. built-in removable SSD drive, USB 3.0 ports, and LAN for fast data transfer and storage of large amounts of data
  4. 1.4 GHz trigger sequencer to ensure high-speed events are captured

Timing analysis (asynchronous sampling)

  1. up to 2.5 GHz/5.0 GHz/10 GHz (full-/half-/quarter-channel) timing for capturing signal activity at high resolution
  2. up to 128 Mb/256 Mb/512 Mb (full-/half-/quarter-channel) deep memory for identifying the root cause of a problem and symptom widely separated in time
  3. 12.5 GHz (80 ps) timing zoom with 256K memory depth for analysis of the trigger event with high resolution

State analysis (synchronous sampling)

  1. state data rates up to 1.4 Gb/s, state clock rates up to 700 MHz for high-speed data capture
  2. automated threshold/sample position setup for accurate measurements on high-speed buses
  3. simultaneous eye diagrams on all channels for quick identification of problem signals


Các chức năng của Máy 16862A được thiết kế để giải quyết các vấn đề phức tạp trong các hệ thống số thông qua các chức năng cốt lõi sau:

  1. Phân tích Thời gian (Timing Analysis): Ghi lại và hiển thị mối quan hệ thời gian chính xác giữa hàng chục đến hàng trăm tín hiệu số. Chế độ này sử dụng đồng hồ nội của máy để lấy mẫu, giúp phát hiện các lỗi về timing hoặc các xung nhiễu (glitch).
  2. Phân tích Trạng thái (State Analysis): Thu thập dữ liệu một cách đồng bộ với đồng hồ của hệ thống đang đo (DUT). Chức năng này lý tưởng để gỡ lỗi hoạt động của các bus hệ thống, vi xử lý, và xác nhận rằng hệ thống hoạt động đúng theo từng trạng thái logic.
  3. Kích hoạt Nâng cao (Advanced Triggering): Cho phép bạn định nghĩa các điều kiện phức tạp để "bắt" chính xác sự kiện lỗi. Bạn có thể thiết lập một chuỗi các sự kiện, sử dụng bộ đếm, bộ định thời để cô lập các lỗi hiếm gặp hoặc khó tái tạo.
  4. Phân tích Tính toàn vẹn Tín hiệu (Signal Integrity Analysis với Eyescan): Tự động quét và vẽ biểu đồ "mắt" của tín hiệu để tìm ra điểm lấy mẫu và ngưỡng điện áp tối ưu nhất. Đây là một chức năng cốt lõi của dòng 16860, giúp đảm bảo thu thập dữ liệu chính xác ở tốc độ cao.
